是德科技功率計測量速度優化解決方案
2025-12-09
是德科技功率計測量速度優化解決方案
摘要
在射頻與微波功率測試中，尤其是在生產制造環境中，測試速度往往是影響整體效率的關鍵因素。是德科技（Keysight Technologies）針對其功率計與功率傳感器系統，提出了一系列優化測量速度的實用方法與技術建議。本文系統梳理九大優化實踐，旨在幫助用戶在保證測量精度的前提下，顯著縮短測試時間，提升生產效率。
一、測量查詢方法的選擇
功率計支持三種主要查詢命令：MEASure?、READ? 和 FETCH?。理解它們的區別對優化速度至關重要：
MEAS?：復合命令，自動完成初始化、配置與讀取，操作簡單但速度較慢，且會覆蓋部分儀表設置（如觸發模式、平均次數）。
READ?：同樣為復合命令，但在執行前允許用戶調整平均次數等設置，相比 MEAS? 更靈活，速度也更快。
FETCH?：僅從輸出緩沖區讀取已完成測量的結果，不執行初始化，因此速度最快，適用于高功率信號；但在低功率測量時若平均未完成，可能返回不準確數據。
建議：
在高功率、對速度要求高的場景中使用 FETCH?；在需要平衡速度與準確性的場合使用 READ?；除非追求操作簡便，否則盡量避免使用 MEAS?。
二、測量平均的合理配置
平均功能用于抑制噪聲、提高測量準確性，但會增加測量時間。功率計支持手動設置平均次數（1–1024）或啟用自動平均模式。
高功率信號（如 +10 dBm）：噪聲較低，平均次數可設為 1，使用 FETCH? 可快速獲取準確結果。
低功率信號（如 –40 dBm）：噪聲較大，需較高平均次數（如 128），此時若使用 FETCH? 且等待時間不足，可能導致數據不準確。
建議：
根據信號功率動態選擇平均策略。高功率時可關閉或減少平均以提升速度；低功率時應確保平均完成，必要時使用 READ? 或 MEAS?。

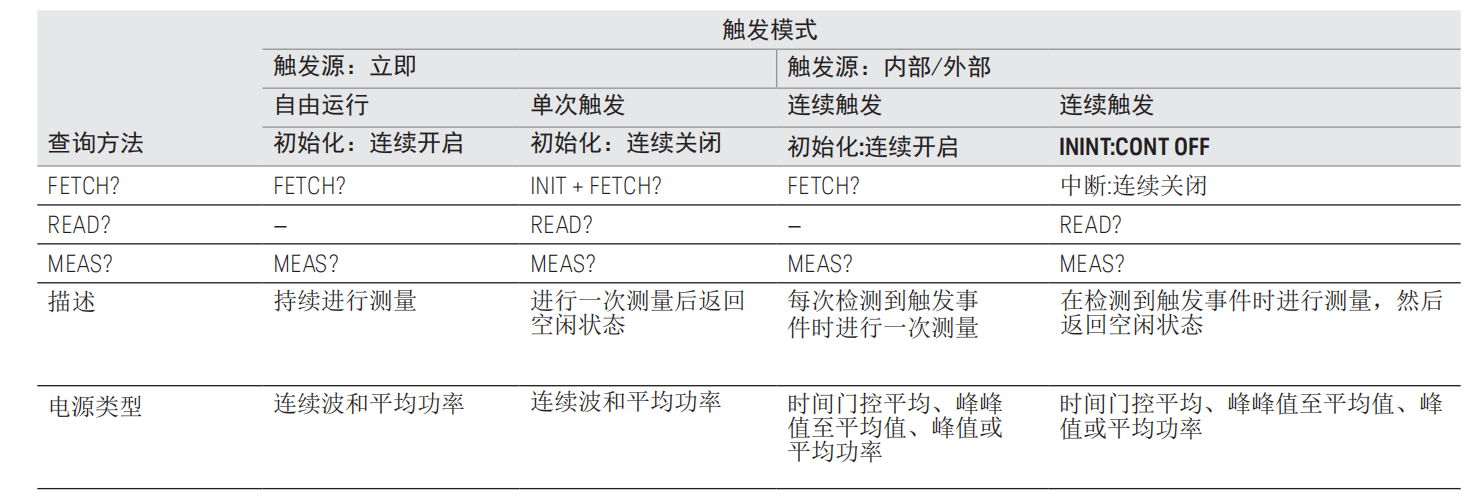

三、觸發模式的靈活運用

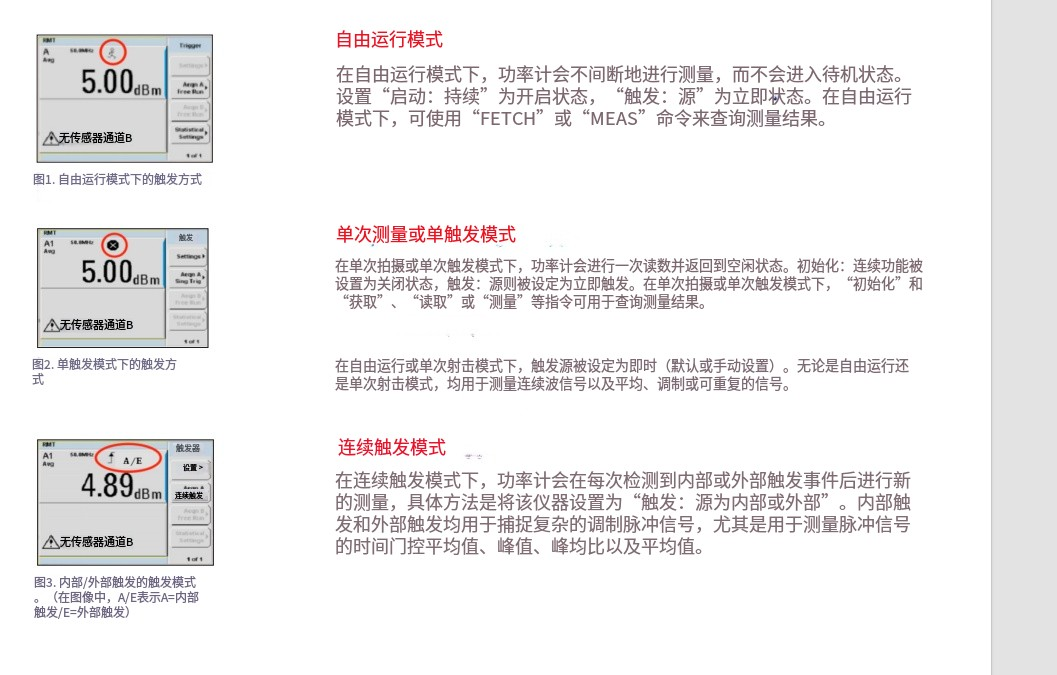

功率計支持三種觸發模式：
自由運行（Free Run）：持續測量，適用于連續波或重復性信號。
單次觸發（Single Shot）：每次觸發執行一次測量后返回空閑狀態。
連續觸發（Continuous Trigger）：依賴內部或外部觸發信號，適用于脈沖、突發信號等時間門控測量。

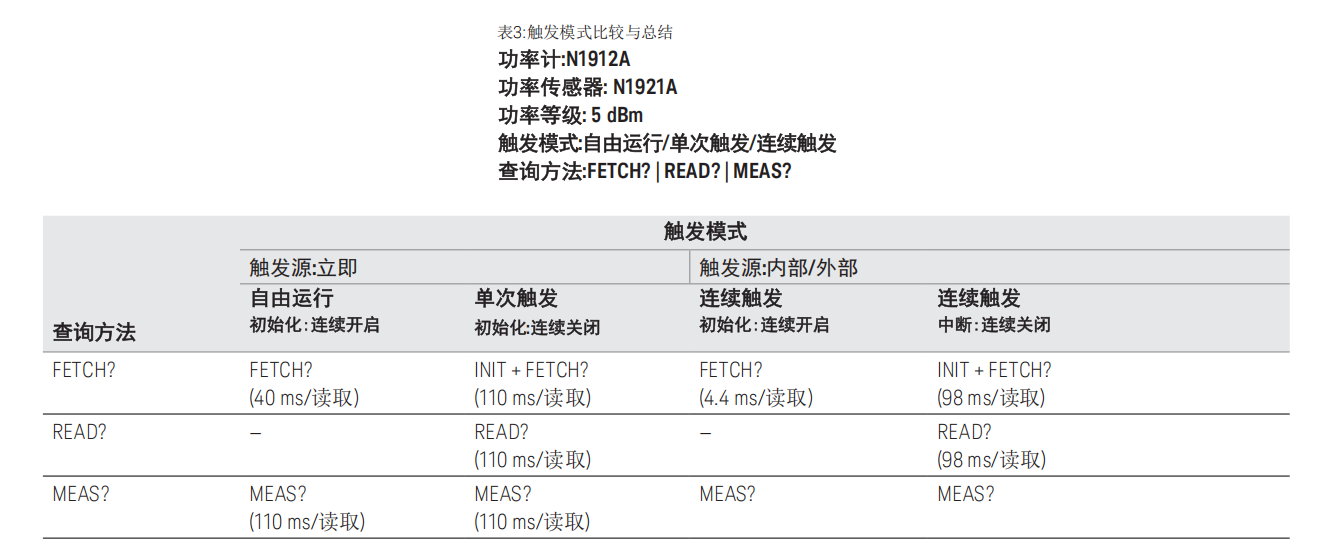

速度對比（以 N1912A + N1921A 為例）：
Free Run 下 FETCH? 每點約 40 ms；
Continuous Trigger 下 FETCH? 可提速至 4.4 ms/點。
建議：
根據信號類型選擇合適的觸發模式。連續信號用 Free Run，突發信號用 Continuous Trigger，并結合 FETCH? 以最大化速度。

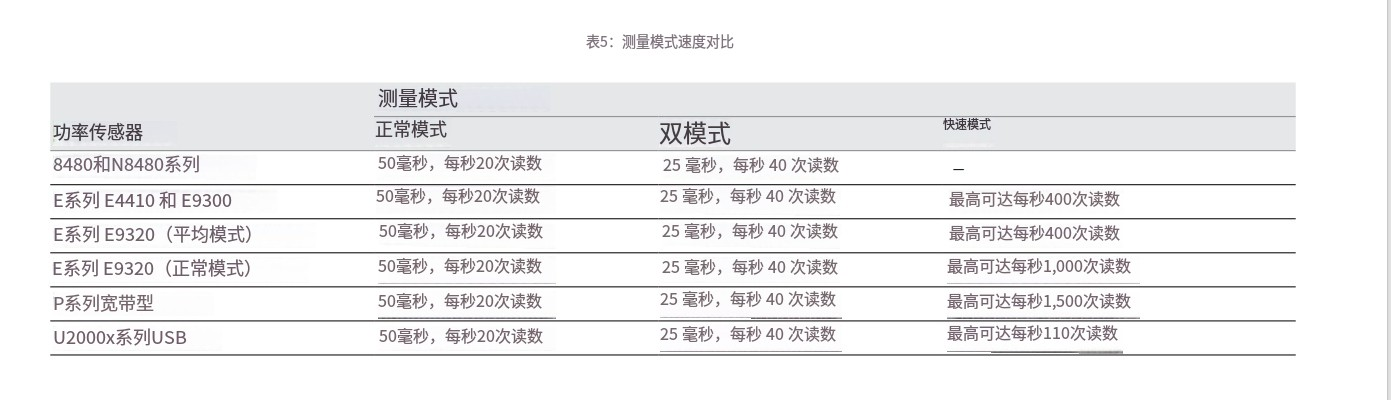

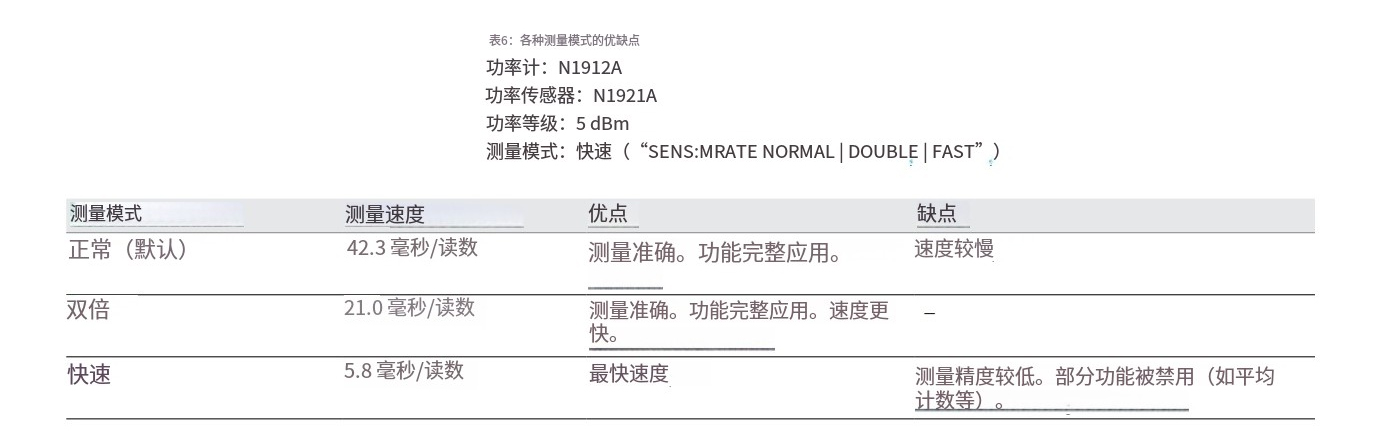

四、功率傳感器測量速度模式
功率傳感器提供三種測量速度模式：
常規模式（Normal）：全功能支持，速度較慢（約 50 ms/點）。
雙倍模式（Double）：速度提升一倍（約 25 ms/點），仍支持全部功能。
快速模式（Fast）：速度最快（可達 1000+ 點/秒），但會禁用平均、限值等功能，適用于對速度要求極高、對精度要求相對寬松的場景。
建議：
在允許的情況下優先選擇 Fast 模式，若需功能完整則使用 Double 模式。
五、緩沖區模式提升批量測量效率
當需要采集大量數據時（如 1000 個讀數），傳統方式需多次查詢，效率低下。啟用緩沖區模式后，儀表可先在內部緩存多個讀數，再一次性上傳，顯著減少通信開銷。
設置命令：TRIG:COUNT 50（最大支持 50，Fast 模式下）。
速度對比：No Buffer 約 5.5 ms/點，Buffer 50 可提升至 1.35 ms/點，速度提升約 4 倍。
建議：
在批量測量場景中務必啟用緩沖區模式，并合理設置緩沖區大小。
六、單位選擇：瓦特優于 dBm
功率計內部以線性單位（瓦特）進行計算，輸出時若選擇 dBm 需進行對數轉換，增加處理時間。
速度對比：在 Fast + Buffer 50 模式下，使用瓦特單位可比 dBm 提升約 10% 速度。
適用場景：適用于對數以千計的大批量測量；對少數測量點影響不明顯。
建議：
若測試系統允許，輸出單位設置為瓦特，后續再在軟件中轉換為 dBm。

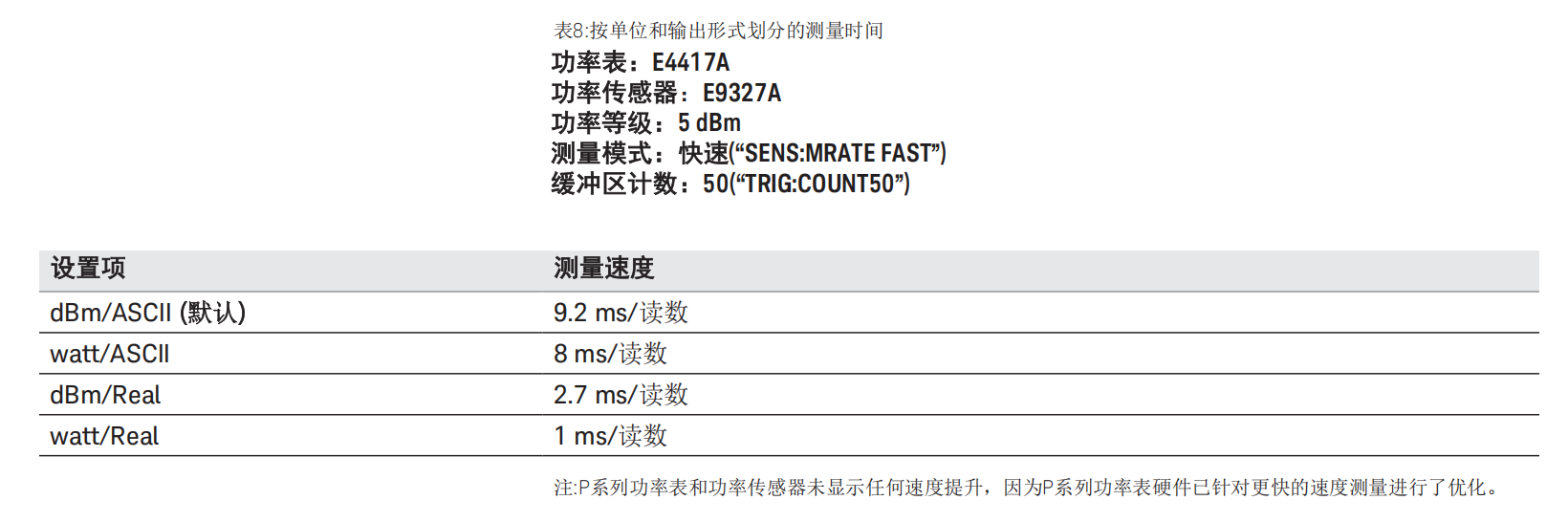

七、輸出格式：二進制優于 ASCII
功率計支持兩種輸出格式：
ASCII：每讀數約 17 字節。
Real（二進制）：每讀數僅 9 字節。
二進制格式可大幅減少總線數據量，提升傳輸效率。在 Fast + Buffer 50 模式下，結合瓦特單位，可實現 1 ms/點 的極速測量。
建議：
在高速采集系統中強制使用 FORMAT REAL。
八、使用 *OPC? 實現同步控制
在執行傳感器校零、校準等耗時操作時，若未同步等待，可能導致查詢超時或數據錯誤。*OPC? 命令可在所有操作完成后返回標志，實現儀表與計算機的精確同步，避免人為設定固定等待時間造成的浪費。
建議：
在自動化測試流程中，對所有可能延時的操作啟用 *OPC? 同步機制。
九、外部觸發提升系統校準速度
在頻率掃描或功率掃描校準中，傳統方式需逐步設置信號源并等待功率計測量，耗時長。通過外部觸發功能，可實現信號源與功率計的硬件同步，大幅提升掃描效率。

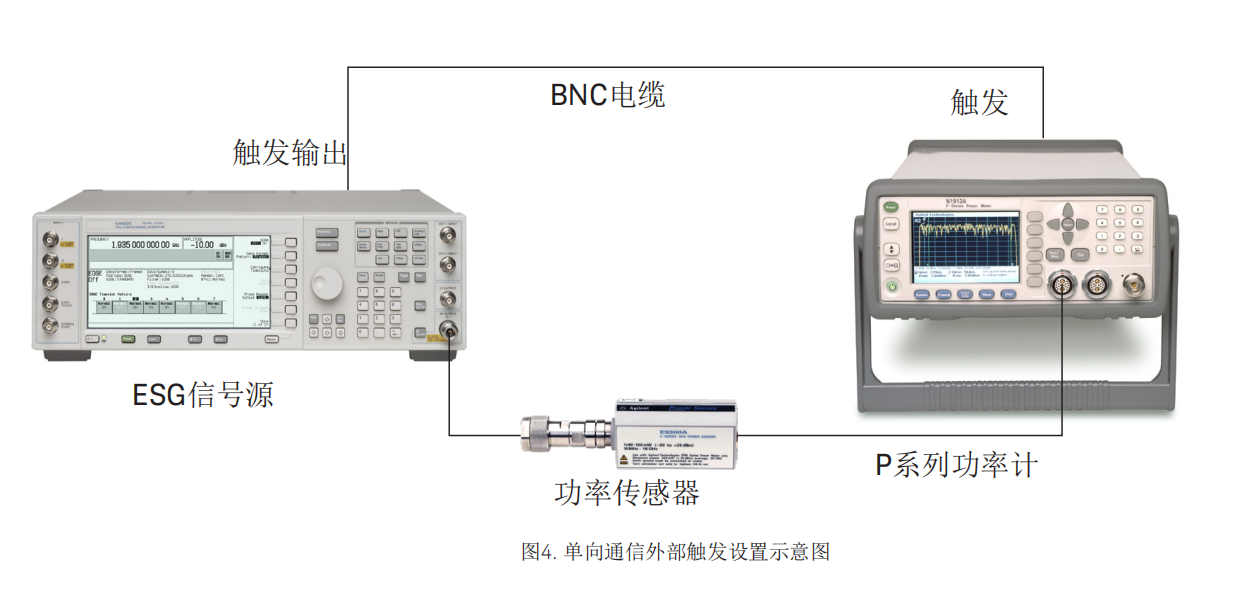

單向外觸發：信號源觸發功率計，需設置合理的駐留時間。

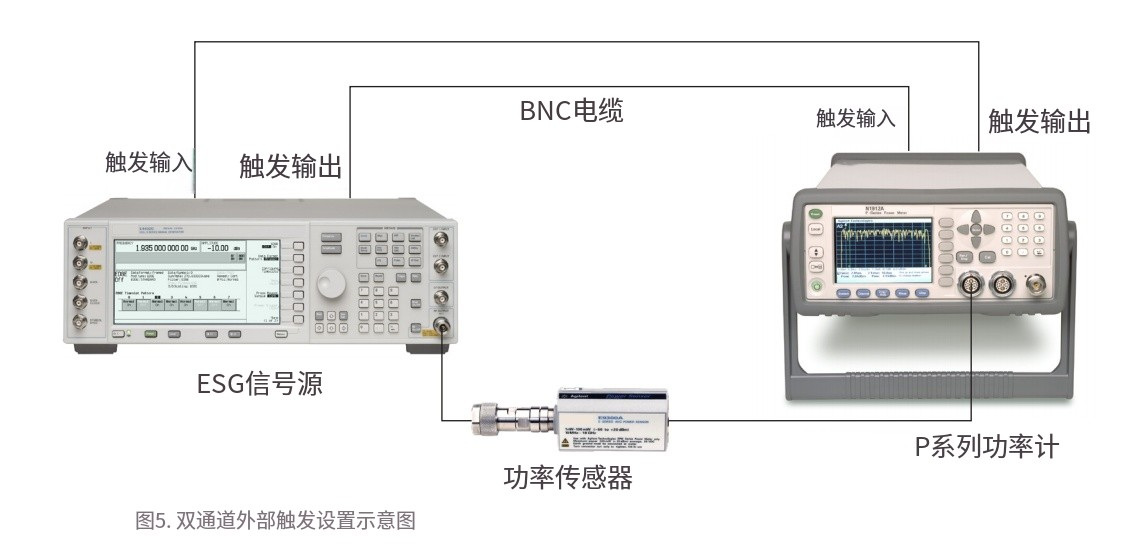

雙向外觸發：實現握手同步，無需駐留時間，速度更快。

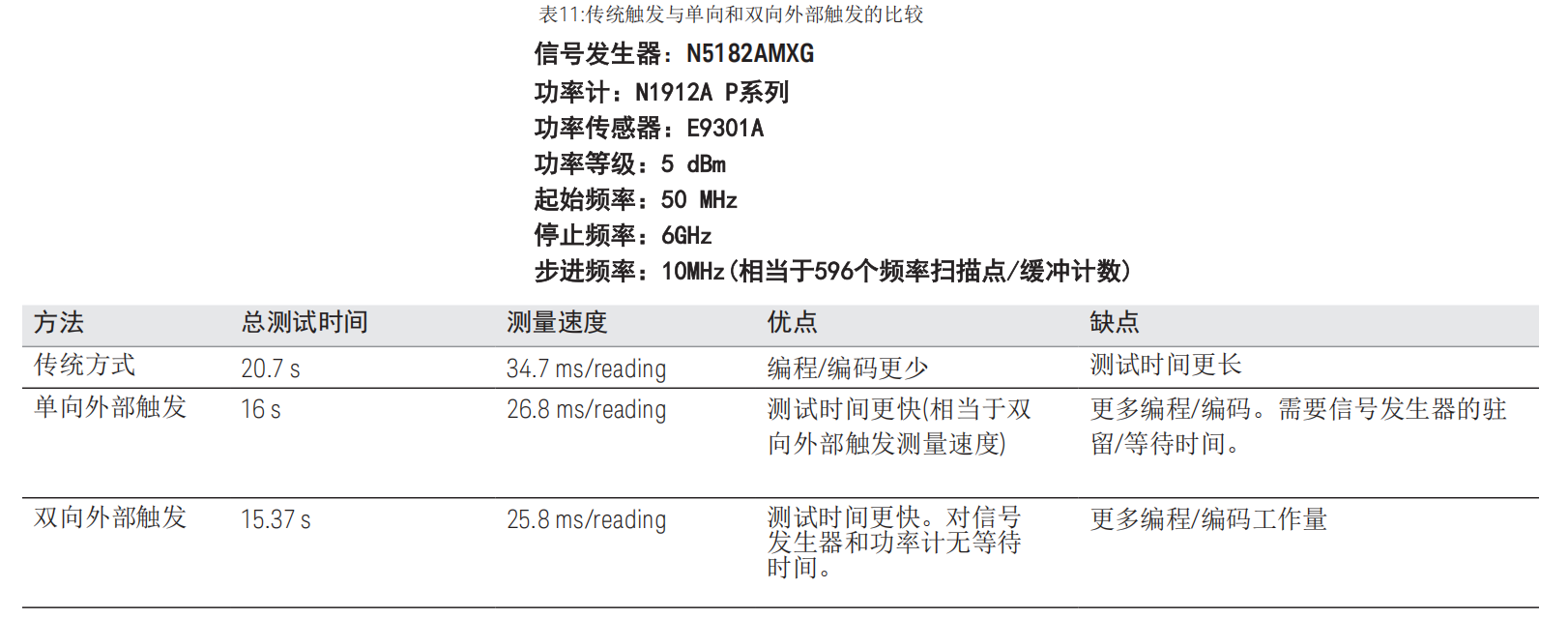

實測對比（596 個頻率點掃描）：
傳統方式：20.7 s
單向外觸發：16 s
雙向外觸發：15.37 s
建議：
在校準系統中優先采用雙向外觸發架構，配合緩沖區與 FETCH? 實現高速掃描。
結論
優化功率測量速度是一個系統工程，需從查詢方式、平均策略、觸發模式、傳感器速度、緩沖區、單位格式、同步控制及外部觸發等多個維度綜合施策。是德科技通過其靈活的指令集與硬件設計，為用戶提供了豐富的調優手段。在實際應用中，用戶應首先明確測試信號特性與精度要求，再結合上述建議進行針對性配置，方能在不犧牲測量質量的前提下，實現測試效率的最大化。
附錄：相關是德科技文獻
《Choosing the Right Power Meter and Sensor》– 5968-7150E
《4 Steps for Making Better Power Measurements》– 5965-8167E
《Maximizing Measurement Speed Using P-Series Power Meters》– 5989-7678EN
本文基于是德科技應用筆記《Practices to Optimize Power Meter/Sensor Measurement Speed and Shorten Test Times》（文獻號 5990-8471EN，2017年12月）整理編寫，內容涵蓋其九大優化實踐，適用于 8480、N8480、E系列、P系列、U2000系列等功率計與傳感器系統。
