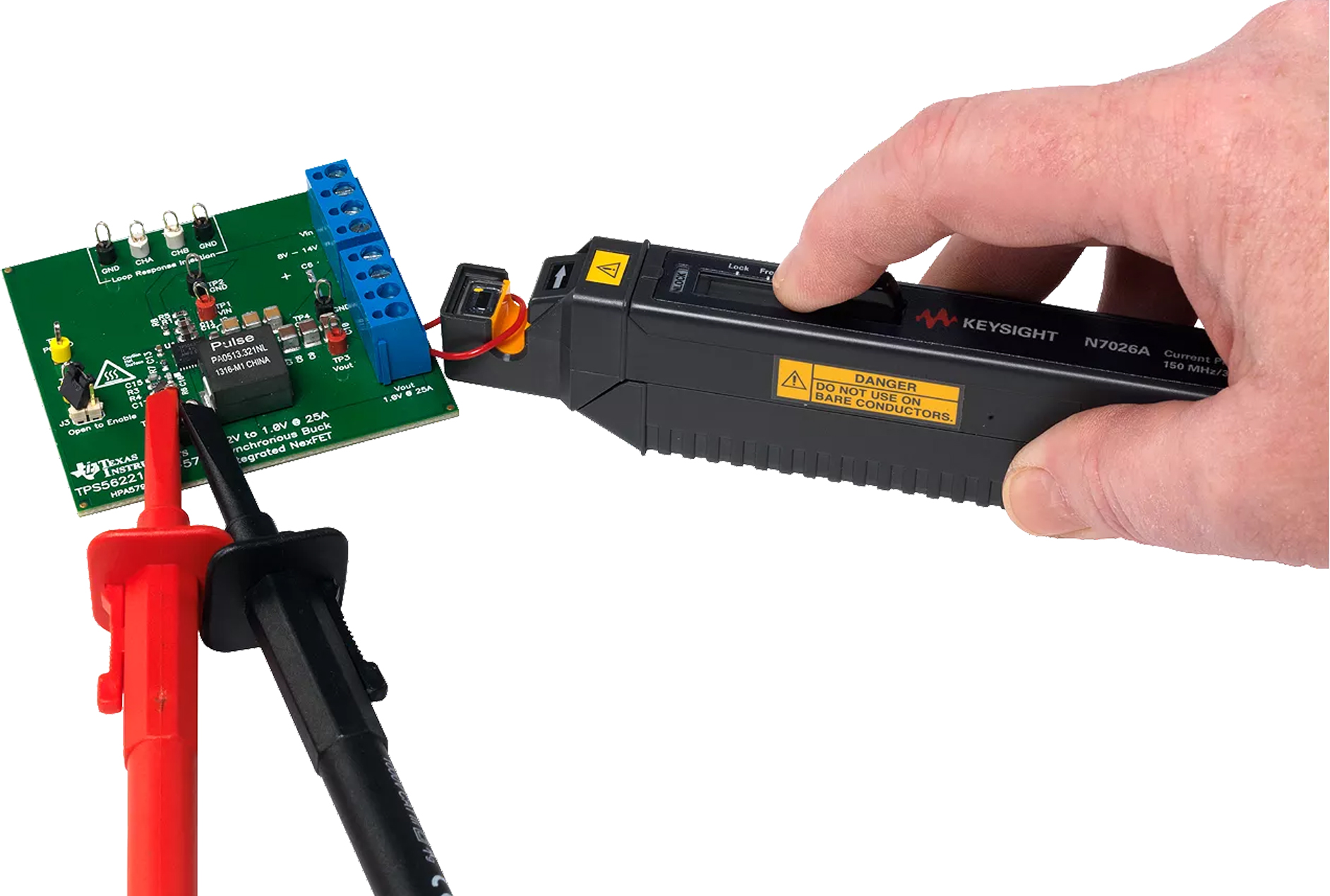

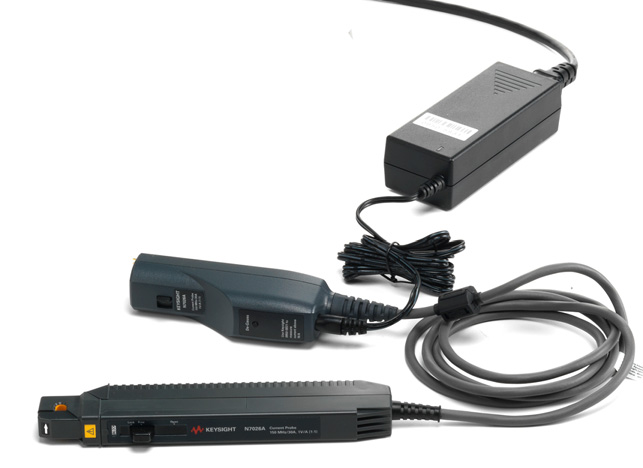

Keysight N7026A 150MHz 高靈敏度電流探頭

一、產品核心介紹：寬頻帶與高靈敏度的技術融合

Keysight N7026A 是一款 DC 至 150MHz 寬頻帶交直流電流探頭，采用霍爾效應與電流互感器復合技術，支持 ±30A RMS（外部供電）與 ±15A RMS（示波器供電）的量程覆蓋，靈敏度達 1V/A（高靈敏度模式）與 0.2V/A（低靈敏度模式），可自動根據示波器通道刻度切換。其核心參數包括：

• 帶寬：150MHz（-3dB），滿足高頻瞬態信號（如開關電源、電機控制器）的測量需求；

• 精度：±1% 讀數 ±1mV（DC 至 66Hz），噪聲水平≤250μA rms（20MHz 帶寬限制）；

• 接口：AutoProbe 智能接口，兼容 InfiniiVision/Infiniium 系列示波器，支持 1MΩ 輸入阻抗自動匹配；

• 安全設計：內置過熱保護電路，當輸入電流超過連續量程（如 30A RMS）或環境溫度過高時，自動阻斷輸出并提示冷卻。

二、為何選擇 N7026A？對比同類產品的核心優勢

在工業與科研領域的電流測量場景中，同類產品常面臨 “帶寬不足” 或 “靈敏度有限” 的瓶頸。

例如，部分傳統電流探頭在 100MHz 以上頻段響應衰減明顯，而 N7026A 的 150MHz 寬頻帶設計可完整捕捉高頻諧波與瞬態尖峰。此外，其 1V/A 高靈敏度模式可精準測量低至 50μA 的微弱電流，而多數競品在低電流區間誤差較大。

與 Keysight 旗下其他型號（如 N2893A 100MHz 探頭）相比，N7026A 在高頻場景更具優勢：

• 帶寬提升 50%：150MHz 帶寬適配新能源汽車電機驅動、高頻電源變換等場景；

• 量程靈活性：外部供電時支持 ±40A 峰值電流測量，滿足大電流脈沖測試需求。

三、主推型號優勢：N7026A 的場景化解決方案

1. 高頻電流波形的精準解析
在開關電源研發中，PWM 信號的高頻諧波分析對探頭帶寬要求嚴苛。N7026A 的 150MHz 頻率響應可清晰呈現 100MHz 以下的電流畸變，幫助工程師定位 EMI 干擾源。

2. 低電流信號的高分辨率測量
傳感器研發場景中，低至毫安級的電流波動需高靈敏度支持。N7026A 的 1V/A 模式搭配 10mA / 格的示波器刻度，可捕捉微安級電流變化，避免信號淹沒于噪聲中。

3. 便捷性與安全性的雙重優化

• 自動校準：AutoProbe 接口支持即插即用，無需手動配置衰減系數；

• 機械設計：分裂芯結構可直接夾持 5mm 直徑內的導體，配合襯套（Bushing）減少導體位置偏移帶來的測量誤差。

四、應用場景：從實驗室到工業現場的全場景覆蓋

• 新能源領域：電動汽車逆變器電流諧波分析、光伏逆變器 MPPT 效率測試；

• 工業自動化：伺服電機驅動電流瞬態響應測量、高頻電磁閥控制電流監測；

• 科研與教育：高校電力電子實驗室、半導體器件導通電流特性研究；

• 醫療設備：核磁共振設備（MRI）電源電流穩定性檢測。

五、技術驅動選擇，專業支持觸手可及

無論是高頻電流的精確表征，還是復雜工況下的可靠性測試，Keysight N7026A 以寬頻帶、高靈敏度與智能適配能力，為工程師提供值得信賴的測量工具。

如需了解更多關于 N7026A 的技術細節或獲取定制化測量方案，歡迎聯系我們獲取專業技術支持。
